1.项目说明

在该项目中，主要向大家介绍如何使用目标检测来实现对钢筋计数。涉及代码亦可用于车辆计数、螺母计数、圆木计数等。

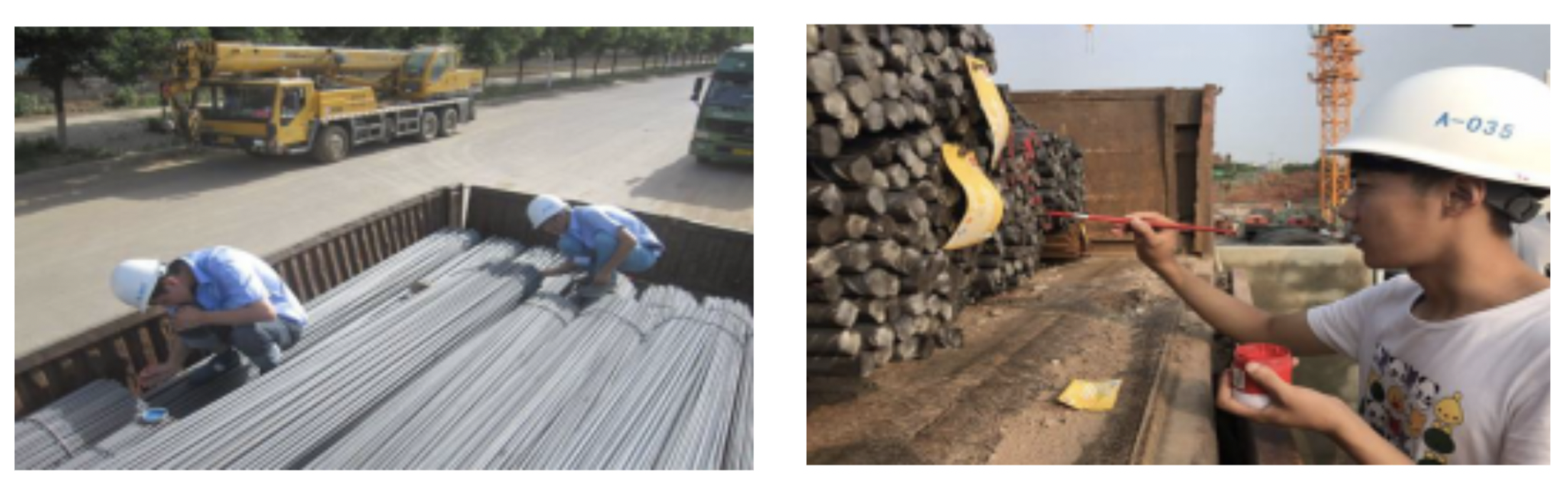

在工地现场，对于进场的钢筋车，验收人员需要对车上的钢筋进行现场人工点根，确认数量后钢筋车才能完成进场卸货。上述过程繁琐、消耗人力且速度很慢。针对上述问题，希望通过手机拍照->目标检测计数->人工修改少量误检的方式智能、高效的完成此任务：

业务难点：

• 精度要求高 钢筋本身价格较昂贵，且在实际使用中数量很大，误检和漏检都需要人工在大量的标记点中找出，所以需要精度非常高才能保证验收人员的使用体验。需要专门针对此密集目标的检测算法进行优化，另外，还需要处理拍摄角度、光线不完全受控，钢筋存在长短不齐、可能存在遮挡等情况。

• 钢筋尺寸不一 钢筋的直径变化范围较大且截面形状不规则、颜色不一，拍摄的角度、距离也不完全受控，这也导致传统算法在实际使用的过程中效果很难稳定。

• 边界难以区分 一辆钢筋车一次会运输很多捆钢筋，如果直接全部处理会存在边缘角度差、遮挡等问题效果不好，目前在用单捆处理+最后合计的流程，这样的处理过程就会需要对捆间进行分割或者对最终结果进行去重，难度较大。

2.数据准备

数据集中包含了250张已经标注好的数据，原始数据标注形式为csv格式。该项目采用目标检测的标注方式，在本文档中提供了VOC数据集格式。

更多数据格式信息请参考数据标注说明文档

• 数据切分 将训练集、验证集按照8.5:1.5的比例划分。 PaddleX中提供了简单易用的API，方便用户直接使用进行数据划分。

paddlex --split_dataset --format VOC --dataset_dir dataset --val_value 0.15

数据文件夹切分前后的状态如下:

  dataset/                          dataset/
  ├── Annotations/      -->         ├── Annotations/
  ├── JPEGImages/                   ├── JPEGImages/
                                    ├── labels.txt
                                    ├── train_list.txt
                                    ├── val_list.txt

3.模型选择

PaddleX提供了丰富的视觉模型，在目标检测中提供了RCNN和YOLO系列模型。在本项目中采用YOLO系列作为检测模型进行钢筋计数。

4. 模型训练

在项目中，我们采用yolov3作为钢筋检测的模型。具体代码请参考train.py。

运行如下代码开始训练模型：

python code/train.py

若输入如下代码，则可在log文件中查看训练日志，log文件保存在code目标下

python code/train.py > log
```#运行train.py 开始进行训练
!python code/train.py

5.模型优化(进阶)

• 精度提升 为了进一步提升模型的精度，在项目中采用了一系列模型优化的方式。

精度优化思路分析

本小节侧重展示在模型迭代过程中优化精度的思路，在本案例中，有些优化策略获得了精度收益，而有些没有。在其他场景中，可根据实际情况尝试这些优化策略。

(1) 基线模型选择

相较于二阶段检测模型，单阶段检测模型的精度略低但是速度更快。考虑到是部署到GPU端，本案例选择单阶段检测模型YOLOV3作为基线模型，其骨干网络选择MobileNetV1。训练完成后，模型在验证集上的精度如下:

(2) 基线模型效果分析与优化

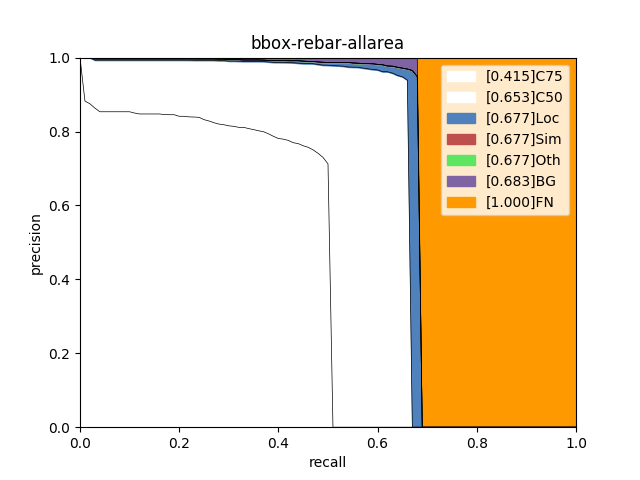

使用PaddleX提供的paddlex.det.coco_error_analysis接口对模型在验证集上预测错误的原因进行分析，分析结果以图表的形式展示如下：

基线(移动端上线模型)	GPU端上线模型

分析图表展示了7条Precision-Recall（PR）曲线，每一条曲线表示的Average Precision （AP）比它左边那条高，原因是逐步放宽了评估要求。以基线为例，各条PR曲线的评估要求解释如下：

• C75: 在IoU设置为0.75时的PR曲线, AP为0.415。

• C50: 在IoU设置为0.5时的PR曲线，AP为0.653。C50与C75之间的白色区域面积代表将IoU从0.75放宽至0.5带来的AP增益。

• Loc: 在IoU设置为0.1时的PR曲线，AP为0.677。Loc与C50之间的蓝色区域面积代表将IoU从0.5放宽至0.1带来的AP增益。蓝色区域面积越大，表示越多的检测框位置不够精准。

• Sim: 在Loc的基础上，如果检测框与真值框的类别不相同，但两者同属于一个亚类，则不认为该检测框是错误的，在这种评估要求下的PR曲线, AP为0.677。Sim与Loc之间的红色区域面积越大，表示子类间的混淆程度越高。VOC格式的数据集所有的类别都属于同一个亚类。

• Oth: 在Sim的基础上，如果检测框与真值框的亚类不相同，则不认为该检测框是错误的，在这种评估要求下的PR曲线，AP为0.677。Oth与Sim之间的绿色区域面积越大，表示亚类间的混淆程度越高。VOC格式的数据集中所有的类别都属于同一个亚类，故不存在亚类间的混淆。

• BG: 在Oth的基础上，背景区域上的检测框不认为是错误的，在这种评估要求下的PR曲线，AP为0.683。BG与Oth之间的紫色区域面积越大，表示背景区域被误检的数量越多。

• FN: 在BG的基础上，漏检的真值框不认为是错误的，在这种评估要求下的PR曲线，AP为1.00。FN与BG之间的橙色区域面积越大，表示漏检的真值框数量越多。

从分析图表中可以看出，移动端和GPU部署端检测效果都存在比较严重的漏检情况，此外在定位方面有较大的待提升空间。

通过移动端与GPU端模型的C75指标与C50指标的差距可以看出，通过使用更好的骨干网络会有利于模型进行学习特征以及定位。

正是考虑到漏检问题，实验中采用ResNet34替换原有的MobileNetV1模型，以及输入图像适当放大后，在指标上的提升如下:

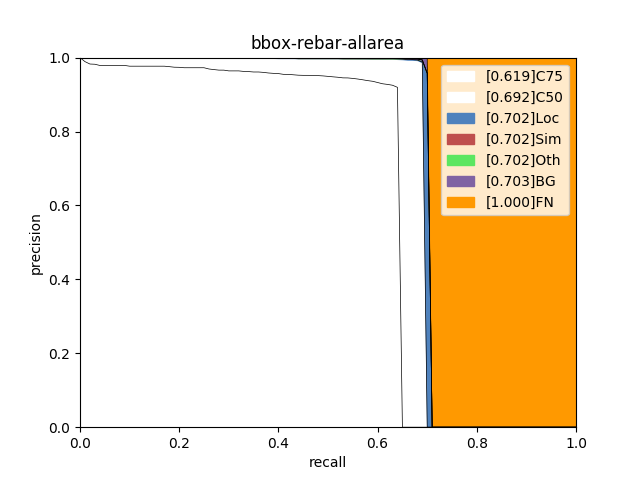

我们可以通过其误差分析图，得到以下优化结论:

• 通过骨干网络的更优替换，可以改善漏检情况：BG与FN的差值从0.317降低到0.297.

• 在对输入图片进一步放大: 480–608，获得更多更准确的定位信息：C75从0.415提升到0.619.

• 同时，在这版优化实验中，可以发现误检指标明显下降: Oth与BG的差值从0.005降低到0.001.

因此，得到一个结论，对于存在较大漏检的模型时，主要先考虑两个优化方向：

1.替换更好的backbone。

2.适当放大输入图像大小。

本次实验基于Paddlex1.3.11进行训练，因此在骨干网络上的可选择性要少一些，但是大体上的优化思路确实可以在往后的Paddlex版本中进行延伸——特别是骨干网络方面。

PS：在YOLOV3中目前的1.3.11版本没有ResNet50，但是可以利用PPYOLO来实现，只需要关掉其中所有的优化策略与结构即可。（本次实验未进行该模型实验，理论上骨干网络更好，最终优化结果应该会更加理想。）

(3) 数据增强选择

在加入了RandomHorizontalFlip、RandomDistort、RandomCrop、RandomExpand、Resize、MixupImage这几种数据增强方法后，对模型的优化是有一定的积极作用了，在取消这些预处理后，模型性能会有一定的下降。

PS：建议在训练初期都加上这些预处理方法，到后期模型超参数以及相关结构确定最优之后，再进行数据方面的再优化: 比如数据清洗，数据预处理方法筛选等。

6 优化汇总

采用PaddleX在Tesla V100上测试模型的推理时间（输入数据拷贝至GPU的时间、计算时间、数据拷贝至CPU的时间），推理时间如下表所示：（20次推理取平均耗时）

由于参与推理的图片较大，因此预处理时间在Resize处会消耗较多的时间。

注意:

• 608的图像大小，一般使用默认的anchors进行训练和推理即可。

• cluster_yolo_anchor: 来源paddlex2.0API，用于生成拟合数据集的模型anchor

anchors = train_dataset.cluster_yolo_anchor(num_anchors=9, image_size=480)
anchor_masks = [[6, 7, 8], [3, 4, 5], [0, 1, 2]]

优化进展说明：

• 1.通过选择更好的backbone作为特征提取的骨干网络可以提高识别率、降低漏检率。<MobileNetV1 到 ResNet50_vd_ssld>

• 2.通过选择理论上更好的检测架构PPYOLO未获得明显的完全性能提升(Iou0.5提升不是很大)，但也提高了检测的mmap值——即Neck，Head部分的优化可以提高ap。<YOLOV3 到 PPYOLO>

• 3.缩放适当的图像大小可以提高模型的识别率，但是存在一定的阈值——当图像大小到某一个阈值时会导致精度下降。

  <480到608>

• 一般图像大小选择(YOLO系列):320，480， 608。

• 一般图像如果较大，物体也比较大，可以较为放心的缩小图像大小再进行相关的训练和预测。

• 物体较小，不易缩小，可以适当的裁剪划分原图或放大，并处理对应的标注数据，再进行训练。

• 4.一般情况通过cluster_yolo_anchor生成当前网络输入图像大小下拟合数据集的预置anchors，利用新生成的anchors替换原来的默认anchor，会使得模型预测定位上框选位置更准确，但是本次实验并未得到提升。

• 5.最初的两个YOLOV3的实验可以发现，本次优化中，如果开启label_smooth，会导致预测ap下降——原因是标签平滑相当于一种正则化，当前模型存在的问题是拟合不够好，因此加入标签平滑会适得其反。

• 通过以上的简单优化方式，获取了两个较好的模型结果:【前者模型体积更小】

• 模型	推理时间 （ms/image）	map(Iou-0.5)	(coco)mmap
  baseline: YOLOv3 - MobileNetV1+label_smooth=False +img_size(480)	152.40	65.3	38.3
  YOLOv3 + ResNet34 + label_smooth=False + img_size(608)	161.45	69.2	48.1

7.模型预测

运行如下代码：

python code/infer.py

则可生成result.txt文件并显示预测结果图片，result.txt文件中会显示图片中每个检测框的位置、类别及置信度，并给出检测框的总个数，从而实现了钢筋自动计数。

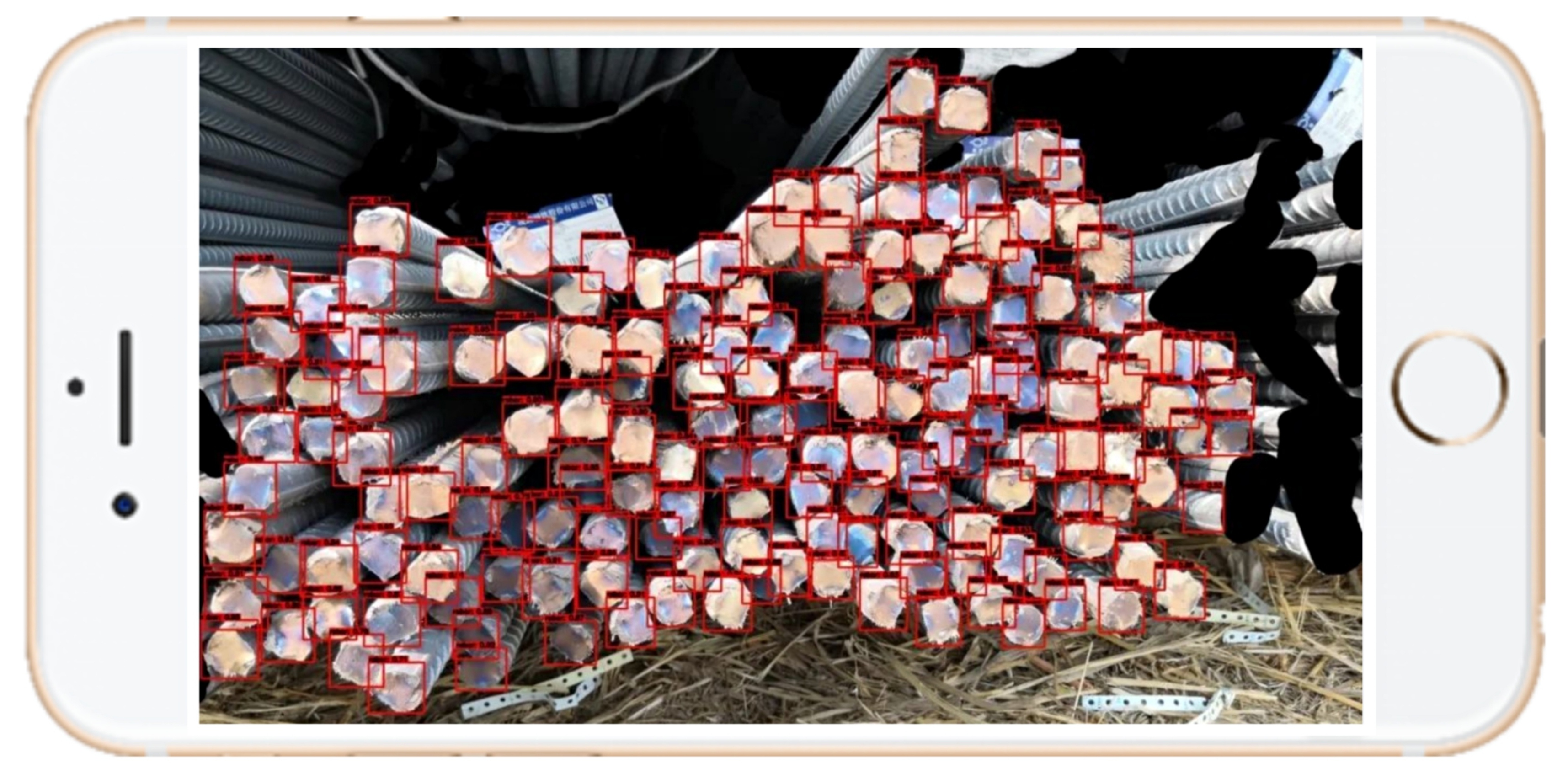

预测结果如下：

8.模型导出

模型训练后保存在output文件夹，如果要使用PaddleInference进行部署需要导出成静态图的模型,运行如下命令，会自动在output文件夹下创建一个inference_model的文件夹，用来存放导出后的模型。

paddlex --export_inference --model_dir=output/yolov3_resnet34/best_model --save_dir=output/inference_model --fixed_input_shape=[608,608]

注意：设定 fixed_input_shape 的数值需与 eval_transforms 中设置的 target_size 数值上保持一致。

9.模型上线选择

(1)针对GPU端部署

本案例选择面向GPU端的最终方案是选择一阶段检测模型YOLOV3，其骨干网络选择加入了ResNet34，训练阶段数据增强策略采用RandomHorizontalFlip、RandomDistort、RandomCrop等。

在Tesla V100的Linux系统下，模型的推理时间大约为161.45ms/image，包括transform、输入数据拷贝至GPU的时间、计算时间、数据拷贝至CPU的时间。

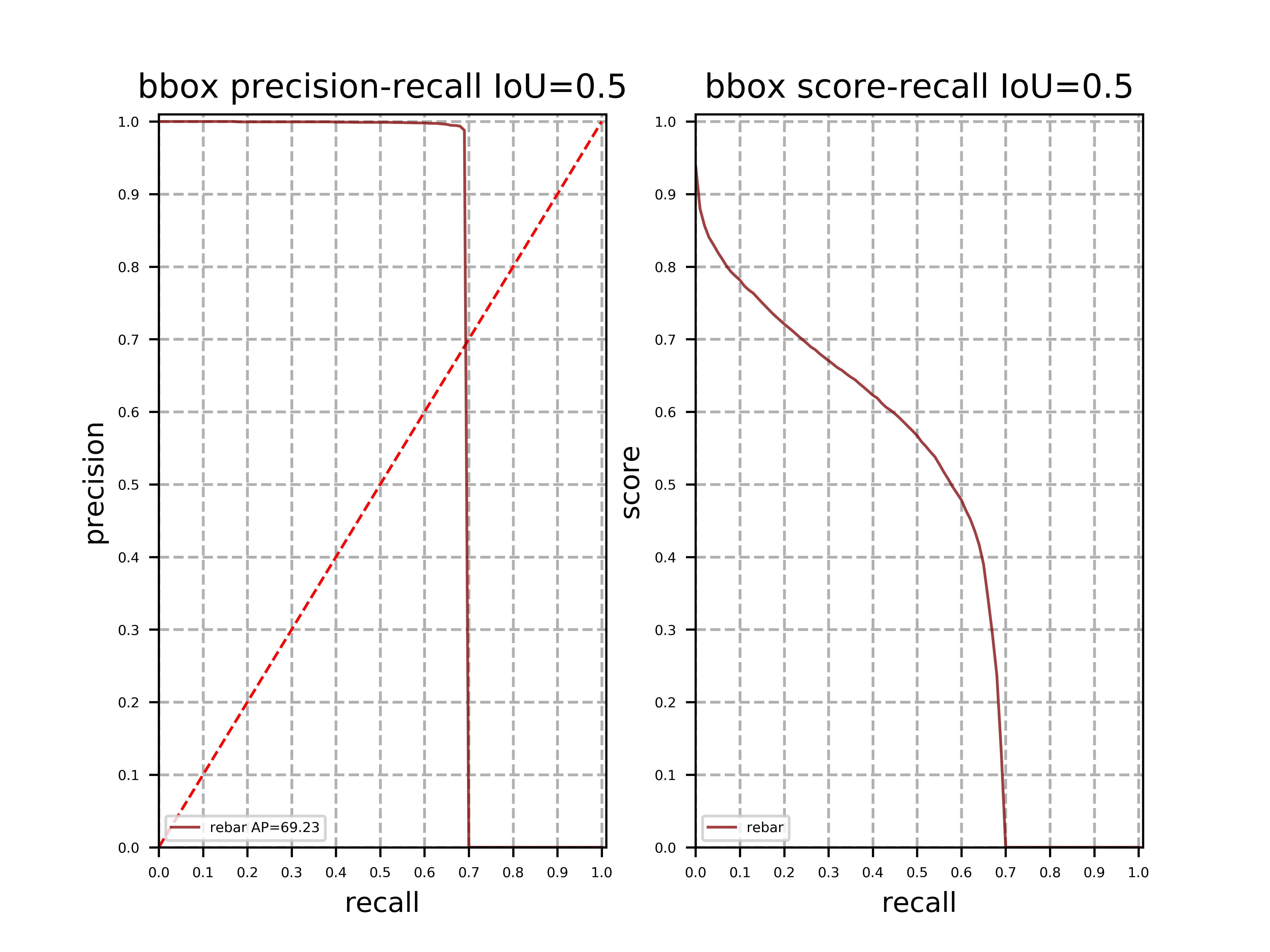

上线模型的PR曲线:

在本项目中的钢筋检测数据中，标注信息错误较少，但是拍摄角度以及光照变化范围较大，从而影响模型的学习。针对本项目的问题而言，钢筋检测中的召回率比较低，而准确率较高。

注意: 通过COCO指标使得评估时对多Iou尺度进行一个较完整的评估，使得得到该评估指标下最好的模型，以期望获得最好的泛化能力。

(2)针对移动端部署

本案例选择面向移动端的最终方案是选择一阶段检测模型YOLOV3，其骨干网络选择加入了MobileNetV1，训练阶段数据增强策略采用RandomHorizontalFlip、RandomDistort、RandomCrop等。

在Tesla V100的Linux系统下，模型的推理时间大约为152.40ms/image，包括transform、输入数据拷贝至GPU的时间、计算时间、数据拷贝至CPU的时间。

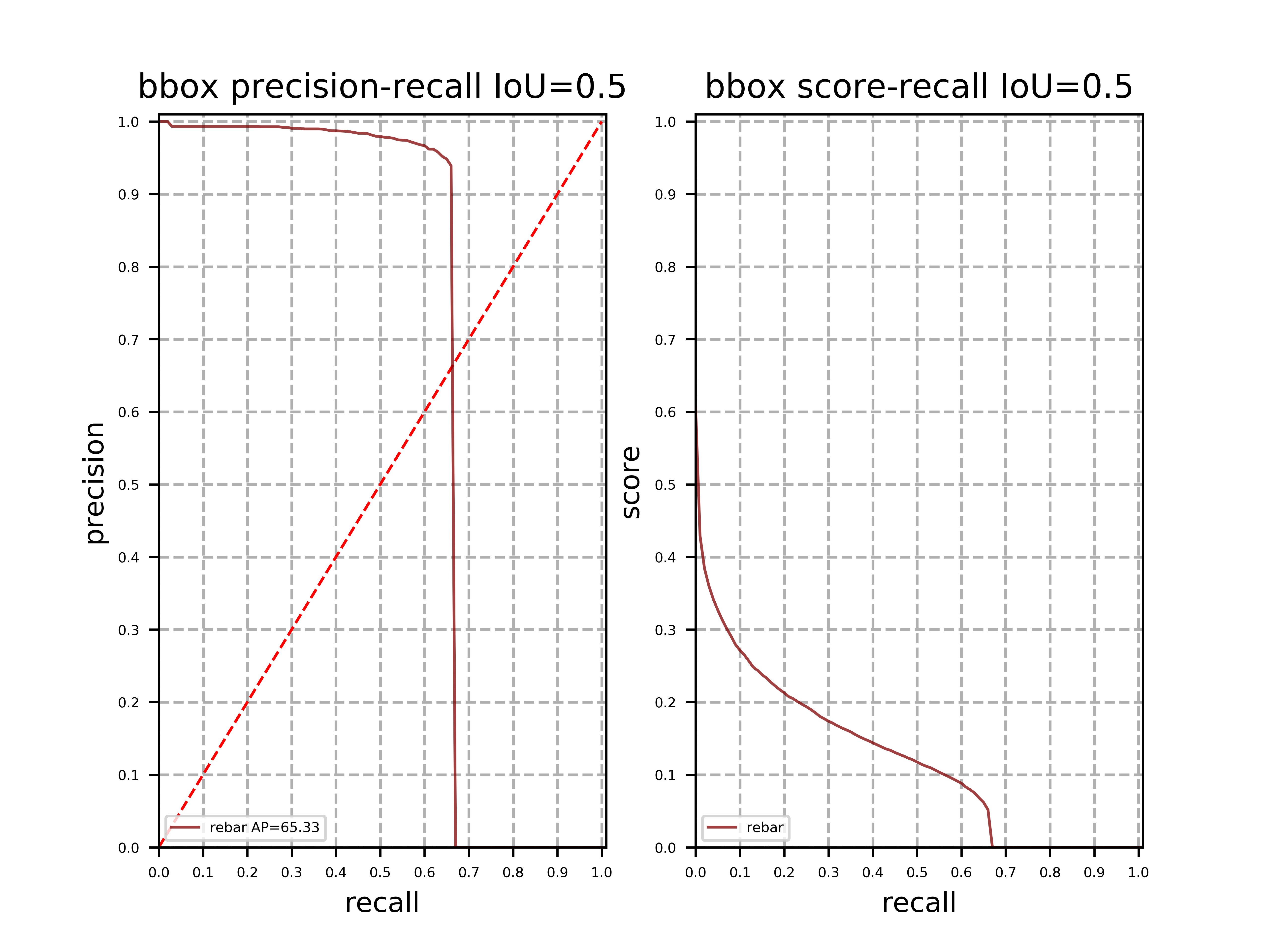

上线模型的PR曲线:

相对于GPU端上线模型，该模型具有以下优势:

• 模型参数大小仅为: 145MB，而GPU端模型为:253MB。

• 输入图像更小，模型计算时间花销更小。

• 召回率更低，可能有更少的误检——但由于模型轻量化缘故，漏检情况可能会更多一点。

10.模型部署方式

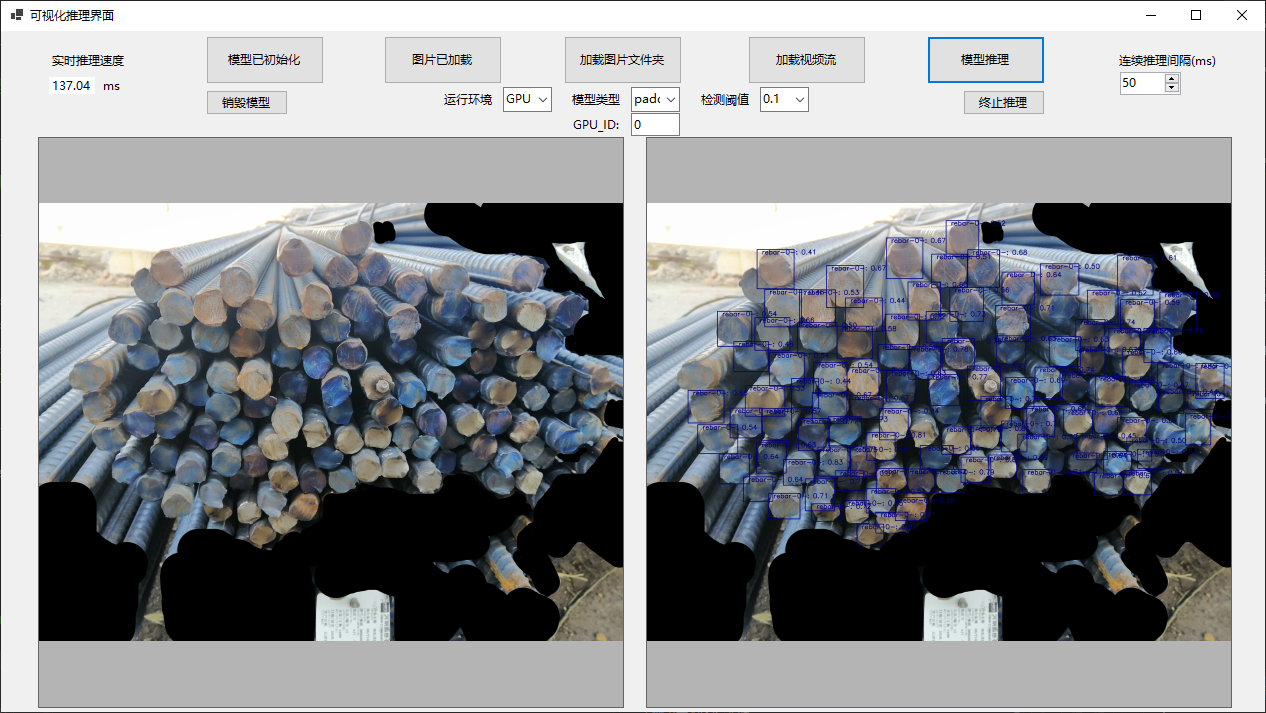

模型部署采用了PaddleX提供的C++ inference部署方案，在改方案中提供了C#部署Demo，用户可根据实际情况自行参考。
